CNC周辺インサート研削盤

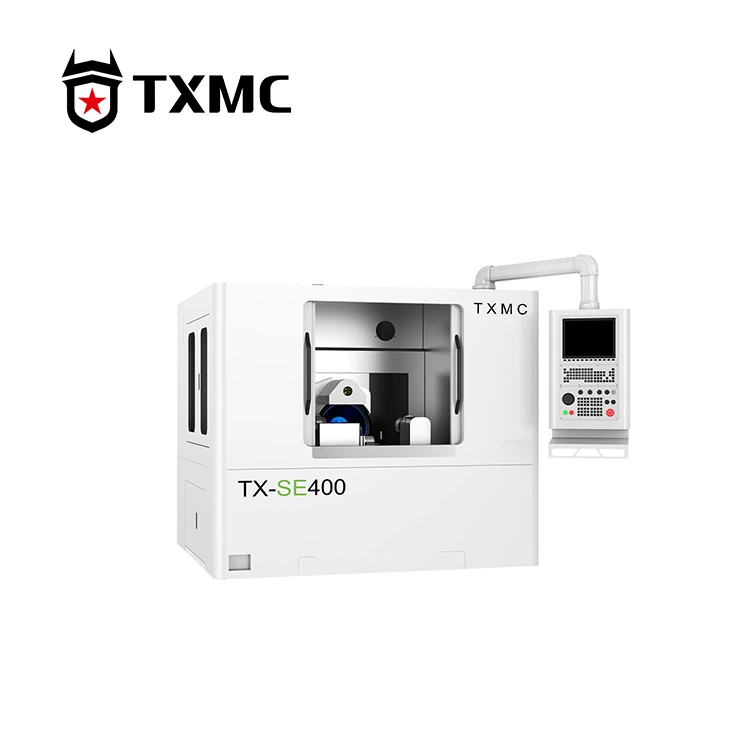

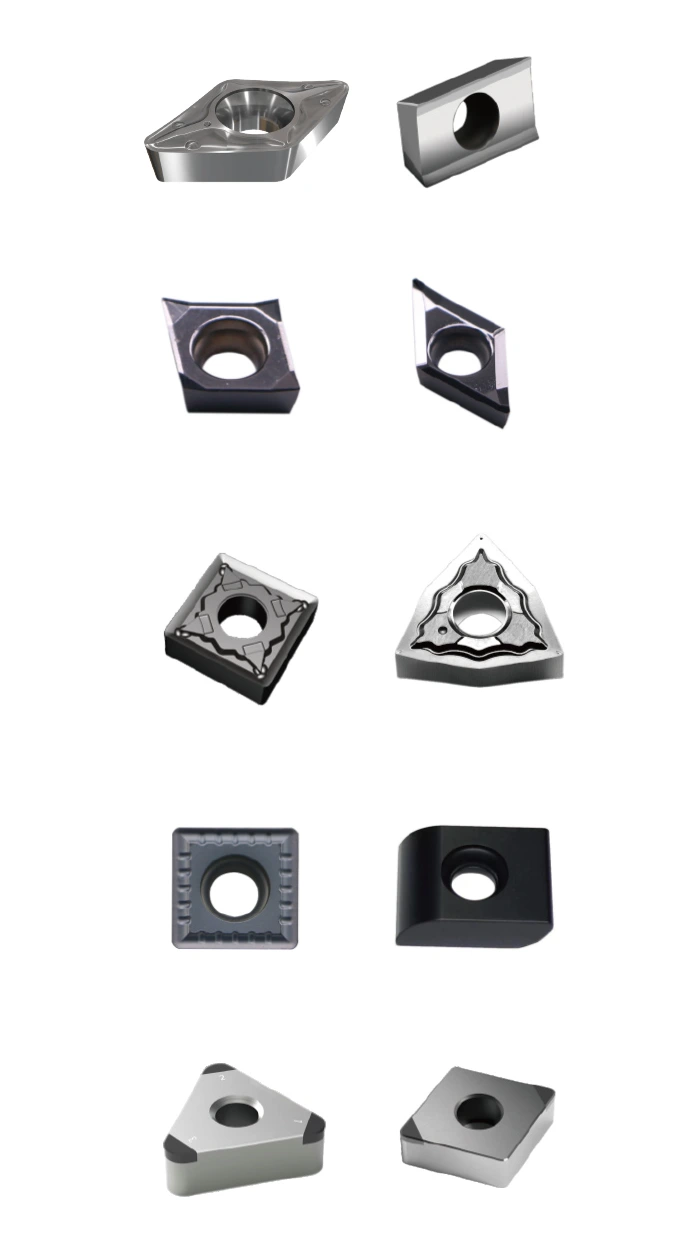

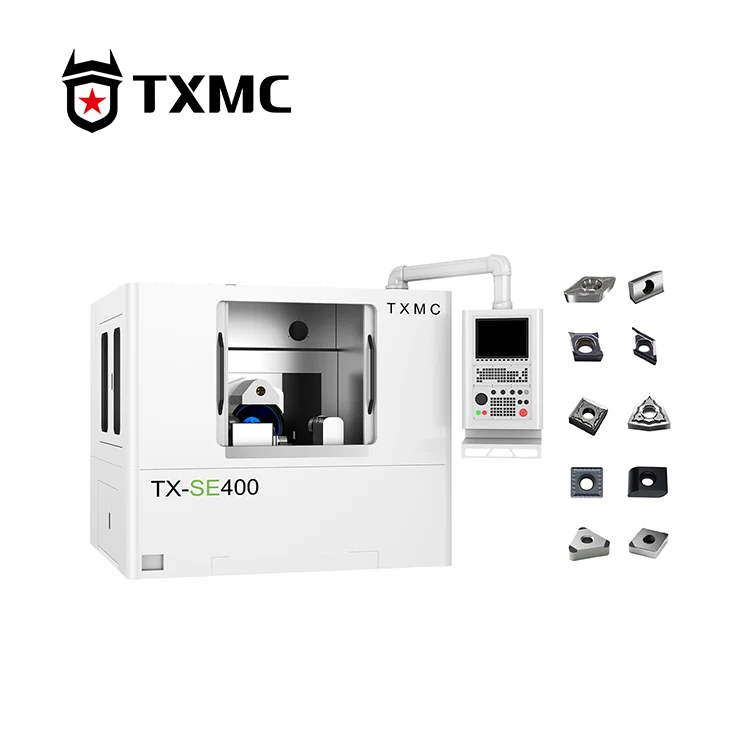

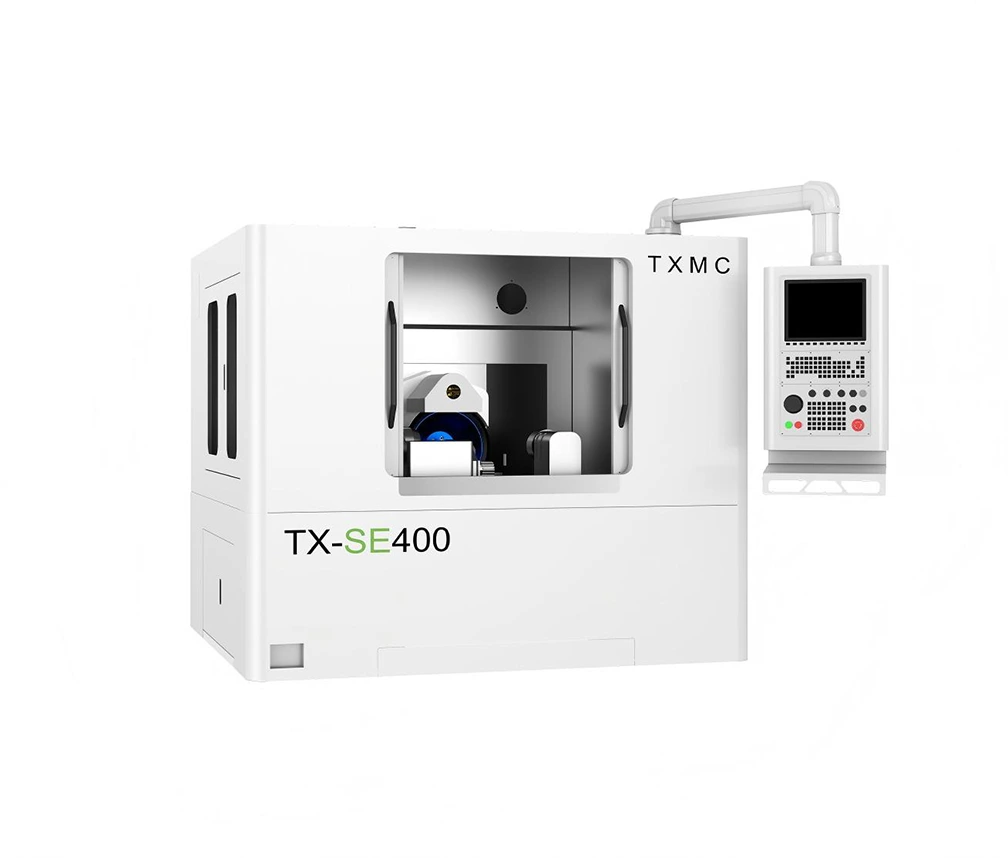

TXMC ブランドの TX-SE400 CNC 外周チップ研削盤は、刃先交換式チップの外周刃を研削するための専用の機械です。インサートの片面面取りを可能にするだけでなく、非標準のインサート研削機能も革新的に開発します。複雑な曲線やインボリュートの研削加工も、図面をインポートすることでワンクリックで加工設定が完了します。

製品パラメータ

もっと詳しく知る

CNC 周辺インサート研削盤は非常に有益な構成を備えています。 X 軸と Y 軸には Akribis リニア モーターを備えた HIWIN 高精度ローラー ガイドが使用され、B 軸には特許取得済みの構造を備えた DD ダイレクト ドライブ モーターが使用され、C 軸にはタイムグリッド角度エンコーダーを備えたウォーム ギア回転テーブルが使用され、6 秒角の再現精度を実現しています。トータル設計により、低騒音、低トルク変動、極めて高い剛性、長期メンテナンスフリーを実現します。 5.5KW 同期高トルク電動スピンドルは継続的なトルク管理を採用しており、優れた剛性、耐振動性、寿命を実現し、結果として切削力の増加とより静かな動作を実現します。キーエンスのプローブを搭載しており、インサートの外周寸法を適切に測定し、中心をマクロ補正することで、内接円と逃げ角の寸法を一定に保つことができます。
